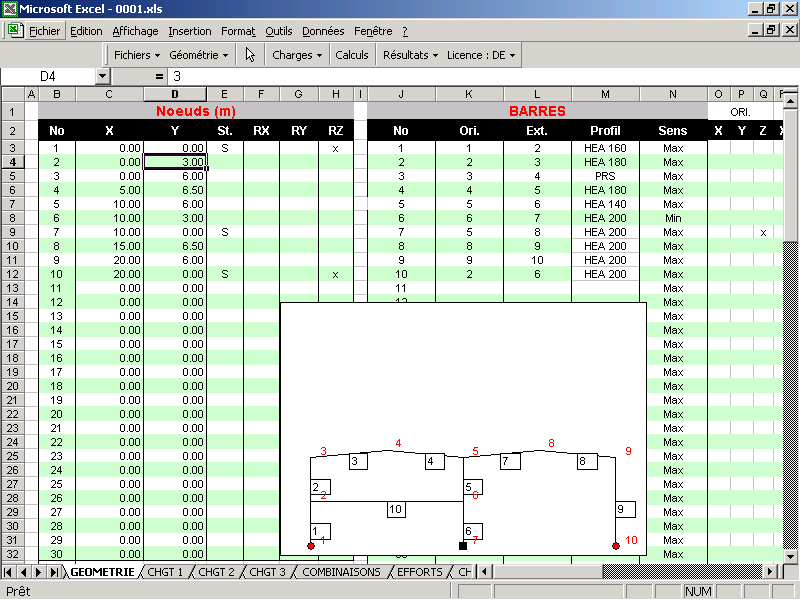

L'entrée des coordonnées des
noeuds et des caractéristiques des barres. Desin de la
structure initiale
|
|
 |

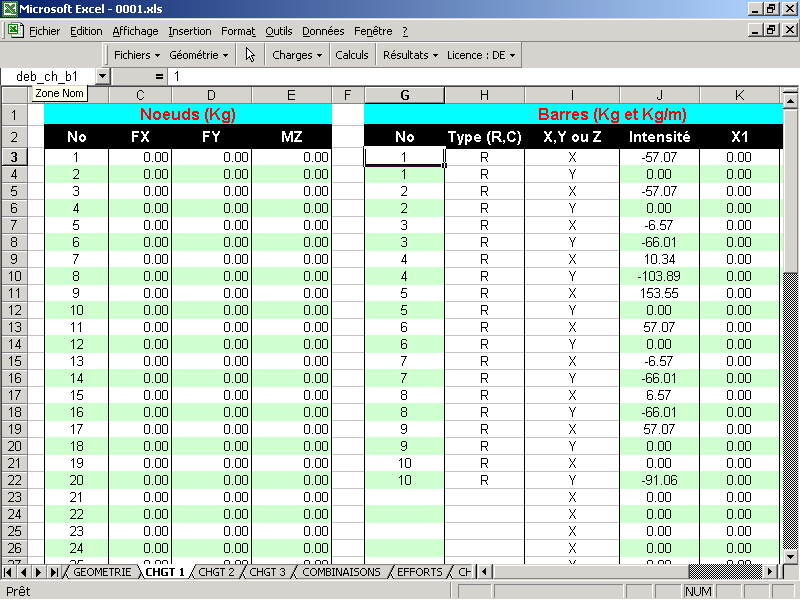

Entrée des cas de
charges |
|
 |

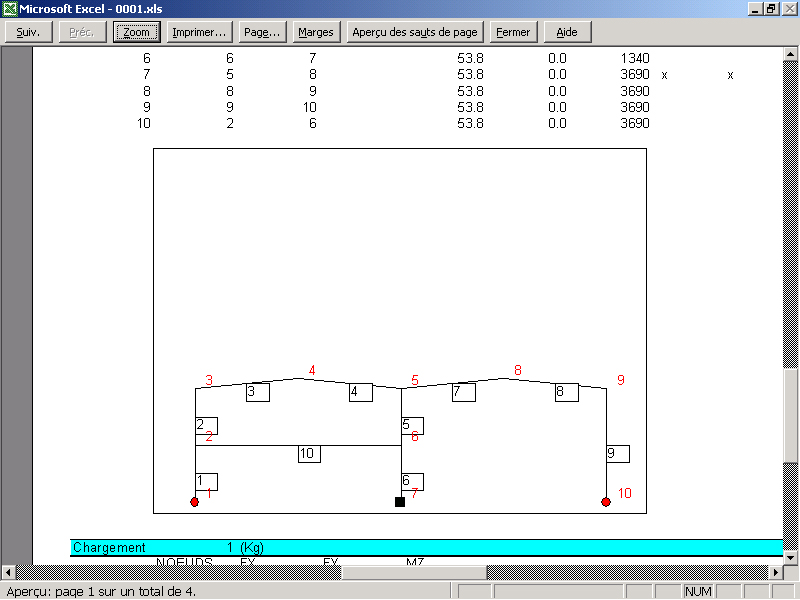

La génération automatique des résultats y compris dessin de
la géométrie |
|
 |

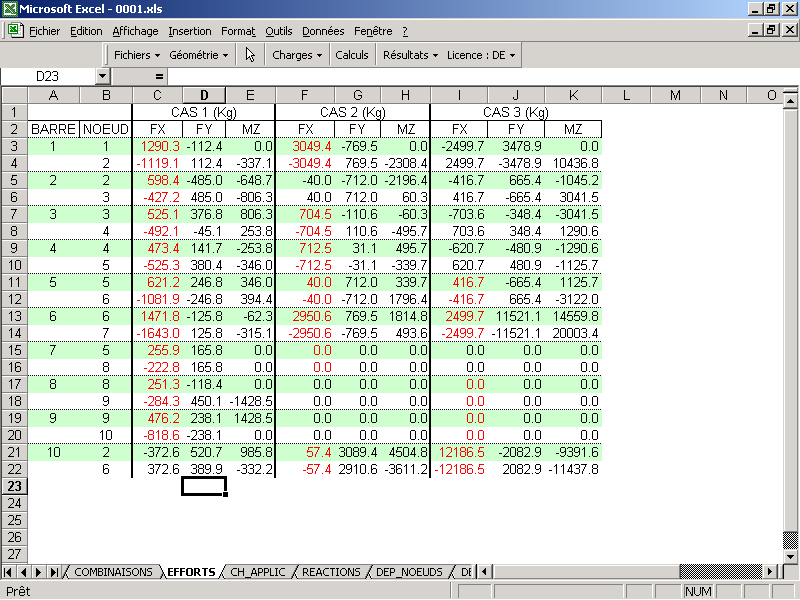

Les efforts calculés dans les barres (rouge=compression) |
|
 |

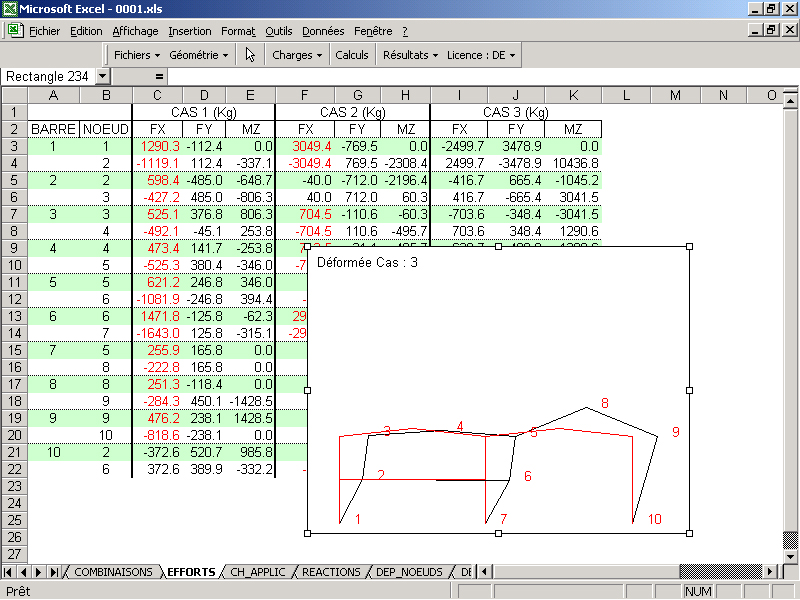

Efforts et dessin de la déformée |
|
 |
Calcul automatique des caractéristiques des PRS
|
|
 |

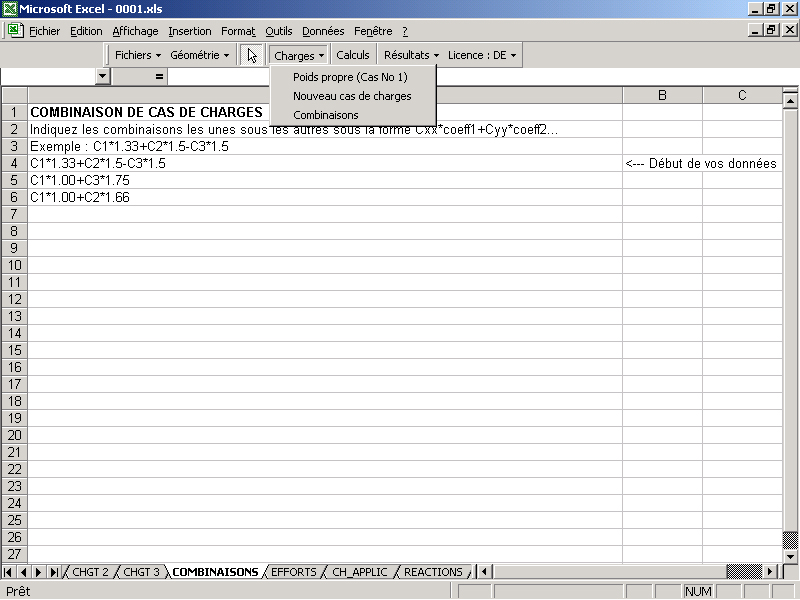

Définition des combinaisons de cas de charges |
|
 |

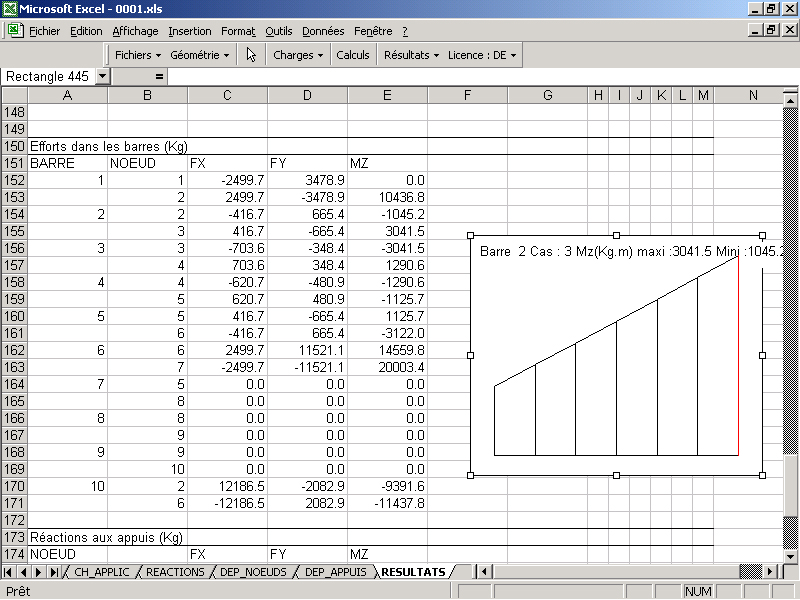

Diagramme de moment |
|
 |

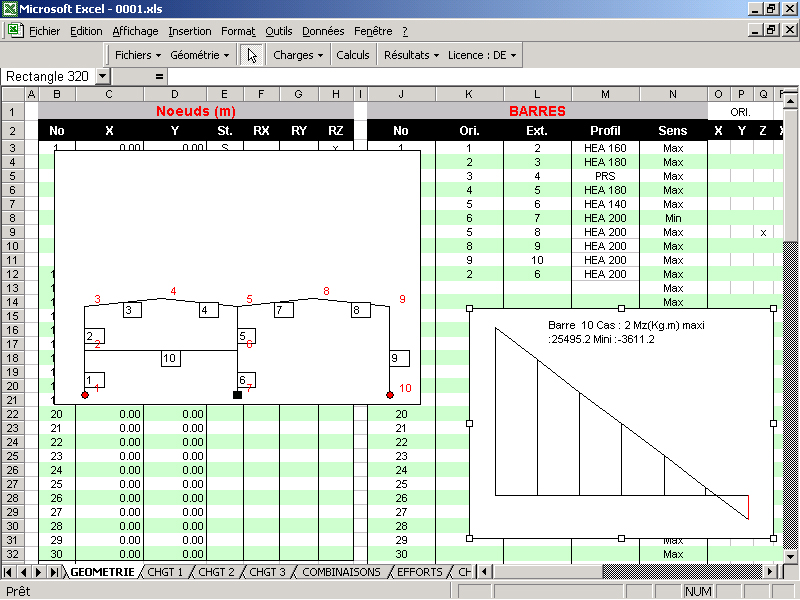

Feuille relative aux efforts dans les barres et dessin du
moment fléchissant
|
|
|
|
