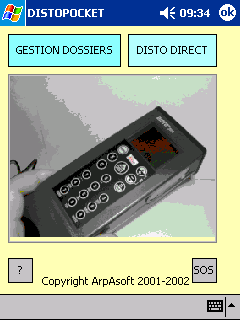

Ecran de démarrage de
l'application. Accès à la gestion des dossiers. Possibilité
d'utiliser le télémètre DISTO directement. Accès à l'aide |
|
 |

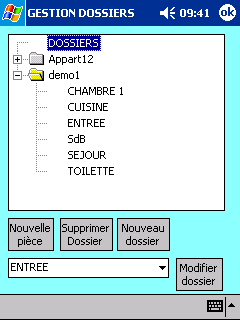

Affichage des dossiers sous
forme hiérarchique avec leur contenu (pièces) |
|
 |
Visualisation en perspective d'une pièces et de ses
ouvertures. L'utilisateur définit le point de vue par deux
angles |
|
 |
Tableau de saisie de relevé circulaire. On entre l'angle
relevé sur le trépied et on obtient la distance depuis le
télémètre. Il est possible de placer le trépied en 2
endroits de la pièce lorsque tous les angles ne peuvent
être vus d'un même point. D'où la présence de 2 colonnes
d'angles et de distances |
|
 |

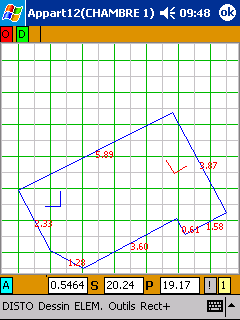

Vue en plan de la pièce relevée grâce au tableau précédent.
Deux angles (bleu et rouge) indiquent les emplacements du
trépied dans la pièce lors du relevé. |
|
 |

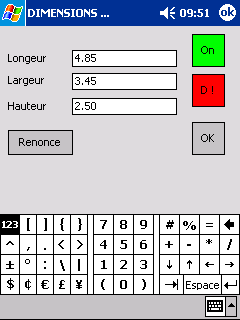

Définition d'une pièce par un rectangle élémentaire
(longueur, largeur) |
|
 |

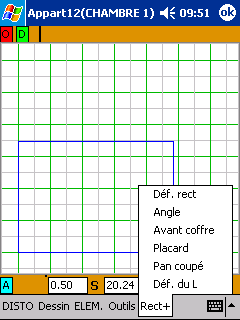

Accès au menu de correction de la forme par ajout d'angle,
de placard ou d'avant coffre ou encore de pan coupé |
|
 |

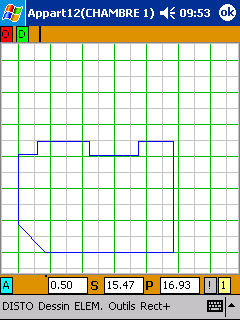

Dessin d'un pièce 'rectangulaire' après ajout de différents
'accidents' de géométrie. |
|
 |

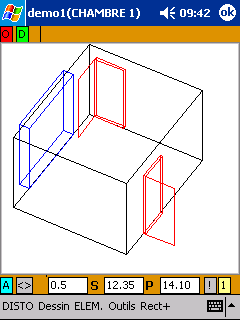

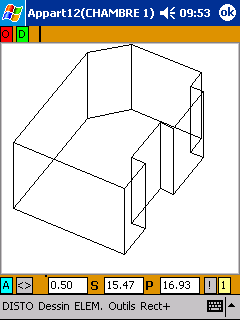

Perspective de la pièce précédente
|
|
 |

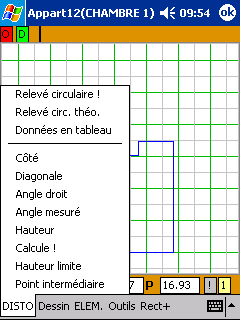

Menu 'DISTO' permettant de faire appel au télémètre pour
mesurer les éléments de géométrie (côté, diagonale,
hauteur, etc...) |
|
 |

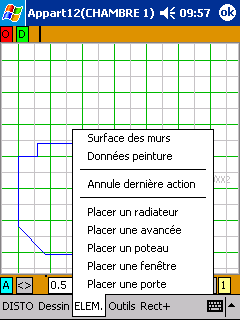

Menu d'ajout des ouvertures ou autre éléments
d'enrichissement de la forme (portes, fenêtres, radiateurs)
Ce menu permet également la restitution des résultats
calculés dans EXCEL (éléments de métré de peinture par
exemple) |
|
 |

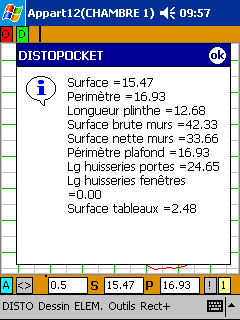

Affichage des résultats de calcul. Ces éléments sont
disponibles pour un collage dans une feuille EXCEL
|
|
 |

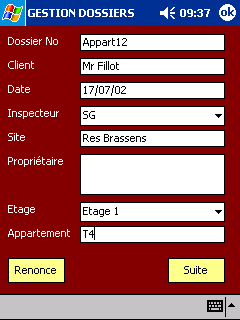

Ecran de définition des éléments d'un dossier. Un certains
nombre de ces éléments sont utilisés dans les rapports
produits (CARREZ et diagnostic pomb)
|
|
 |
Menu d'enrichissement du dessin (textes ou dessin à main
levée)
|
|
 |

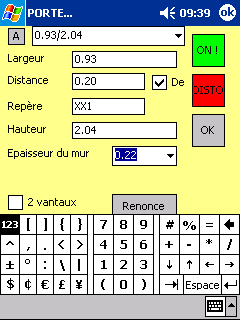

Ecran de définition des caractéristiques des ouvertures
(hauteur, largeur, allège, épaisseur du mur dans lequel se
trouve l'ouverture) |
